Lavry M-AD 824 라브리 ADC 모듈

M-AD 824

M-AD 824는 LavryBlue 4496 System용 2채널 ADC 모듈입니다.

따라서 LavryBlue 4496 섀시를 이미 가지고 있고, 1개 이상의 슬롯이 사용 가능한 경우에만 구매하시기 바랍니다. M-AD 824 모듈은 누구나 쉽게 혼자서 설치할 수 있습니다.

4496 섀시에는 최대 4개의 모듈을 장착하여 최대 8개의 채널까지 사용할 수 있습니다.

주요 기능

• Lavry의 기술력이 담긴 투명한 사운드의 2채널 AD 컨버터
• 24비트, 16비트, 16비트 (디더링) 디지털 오디오 아웃풋 옵션, αcoustic βit Correction™ 기능 제공
• 정확한 LED 미터링 (피크 홀드 기능 옵션)
• 정밀한 캘리브레이션을 위해 Reference Meter 모드 제공
• Analog / Digital Saturation 모드를 제공해 더 큰 레벨까지 레코딩 가능

추천 용도

• 트랙킹
• 외부 레코딩
• 믹싱
• 더빙
• 마스터링
• 방송
• 라이브 및 외부 사운드 시스템
• 포스트 프로덕션

Spec

• Dynamic Range (22Hz – 22KHz unweighted):•-114dBFS +/- 1dBFS

•  THD+N (1KHz unweighted), Internal clock or NARROW lock, typical and worst case:

  • -1dBFS    -98dBFS typical.    -96dBFS worst case.

    -3dBFS    -102dBFS typical,    -98dBFS worst case.

    -10dBFS    -109dBFS typical,    -107dBFS worst case.

    -20dBFS    -112dBFS typical,    -110dBFS worst case.

• Common mode rejection:•Greater then 100dBFS for AC power line frequencies (measured by applying 24dBu 100Hz common mode input signal, with no internal gain)

• Analog input levels (balanced or unbalanced source):•24dBu peak level with no internal gain (front panel pots counter clockwise)•13dBu peak level with maximum internal gain (front panel pots clockwise)

• Analog input Gain:•11dB’s available internal gain. Gain increases when turning Front Panel pots clockwise.

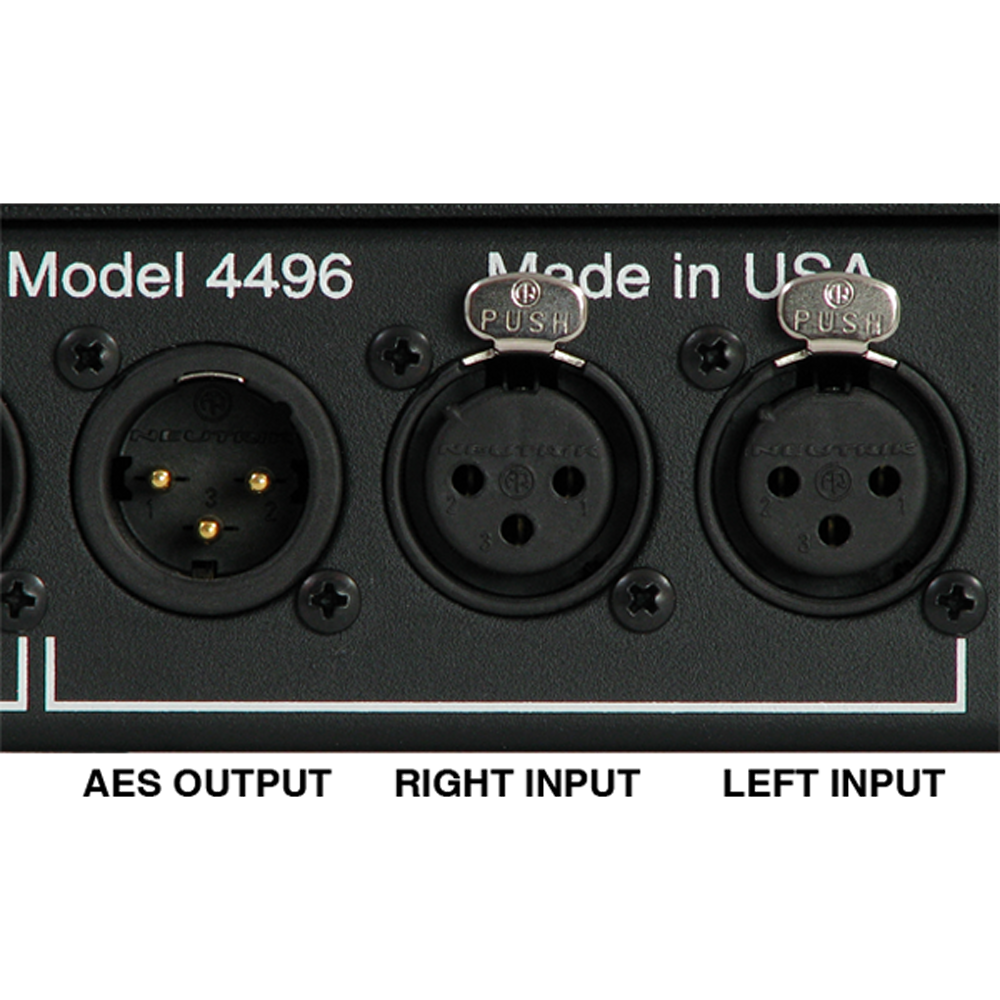

• Analog inputs:•Female XLR Electronically balanced +4dBu nominal level, Input impedance 5k Ohms,configured for XLR Pin 2 “+” factory default (user selectable by internal DIP switch).

• Digital Output:•Male XLR AES Digital interface- transformer coupled, SPDIF compatible with appropriate adapters.

• Output Word length:•24, 20 or 16 bits selectable from the front panel.

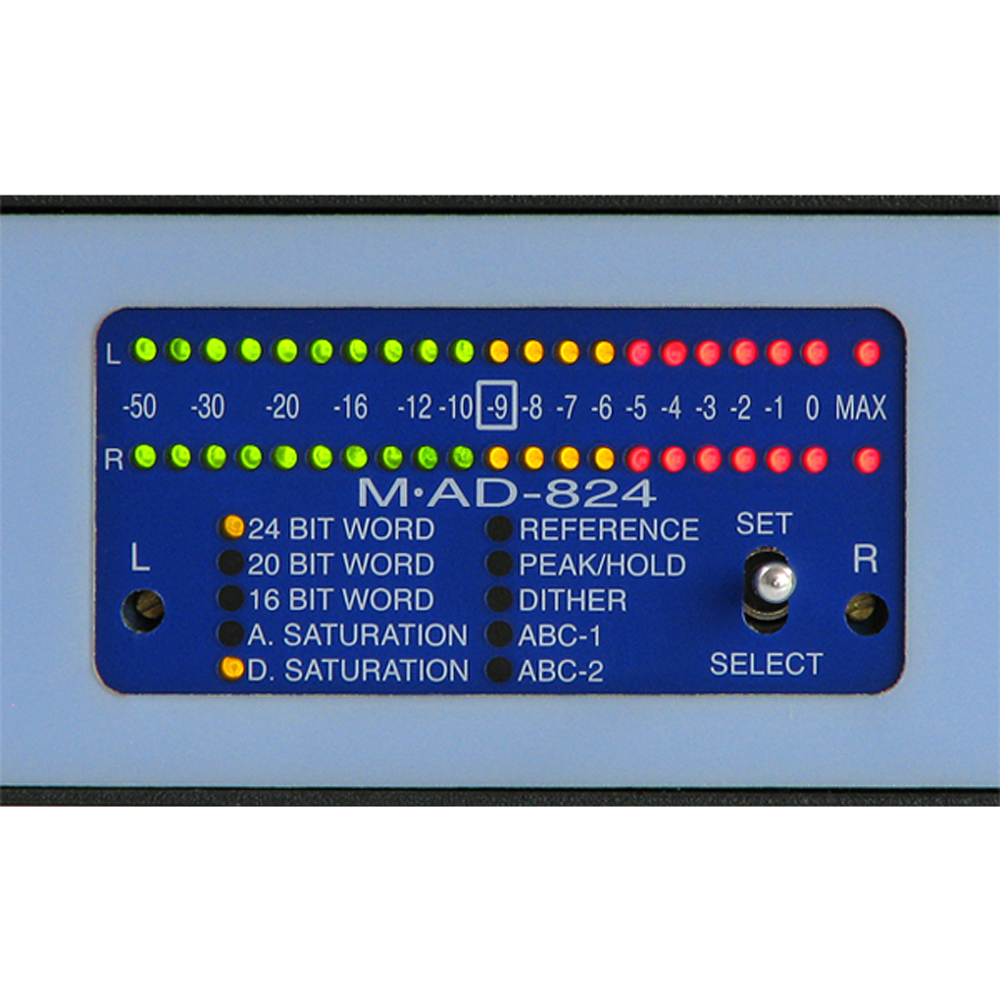

• Bar Graph display:•21 lamps indication (color coded) for each channel, including MAX lamp (for digital overload), 0 to –10dBFS in 1 dB increments, -12 to –20dBFS in 2dB increments, followed by –25, -30, -40 and –50dBFS to indicate low level activity.

• Reference Meter Mode:•Enables selection of reference points (indication lamps) on the bar graph display, to –10, -12, -14, -16, -18 or –20dBFS levels. The magnified input signal is indicated in reference to the selected reference level in 0.2 dB steps.

• Dither:•Enables distortion and noise floor modulation free truncation to 20 or 16 bits word length.

• Acoustic Bit Correction™ (αβC™):•Dither plus psychoacoustic enhancement of the converter dynamic range for truncation to 20 or 16 bits.•αβC-1 provides a gentler enhancement curve. αβC-2 provides an aggressive enhancement curve.Note: αβC-1 and αβC-2 may be replaced by less aggressive curves using the internal DIP switch.
